Kesit ve görünüş nedir aralarındaki farklar nelerdir sorusu, mimari çizimlerin doğru okunması ve uygulanması adına büyük kıymet taşır. Bir yapının projelendirilme safhasında teknik çizimler ortak bir dil kurar. Üç boyutlu yapıların iki boyutlu düzlemde anlatılması, ustaların ve mühendislerin işini kolaylaştırır. Çizimlerin eksiksiz yapılması, şantiyedeki hataların önüne geçer. Tasarımın dış kabuğu ile iç yapısı bu teknik terimler sayesinde netleşir.
Mimari Çizimde Kesit Ne Demektir?

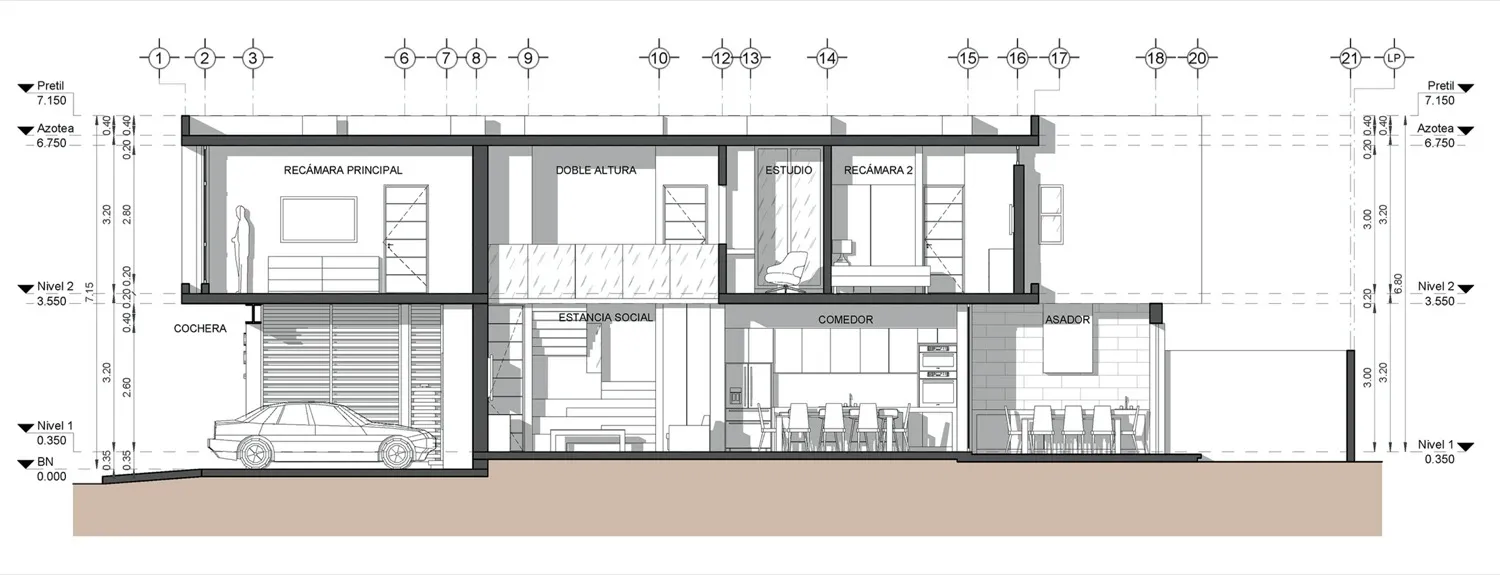

Mimari projelerde kesit, bir yapının hayali bir düzlemle dikey ya da yatay biçimde kesilmesiyle ortaya çıkan iç görünümü yansıtır. Bu çizim biçimi, binanın iç kısımlarındaki mekan ilişkilerini görünür kılar. Duvar kalınlıkları, döşeme katmanları, tavan yükseklikleri ve merdiven çözümleri bu teknik belgede net biçimde izlenir. Kesit çizgisi, projenin en karmaşık alanlarından, merdiven kovalarından ya da ıslak hacimlerden geçirilir. Böylece yapının statik yapısı, malzeme birleşim noktaları ve yükseklik detayları netleşir. Kesit çiziminde, kesilen elemanlar kalın çizgilerle vurgulanırken, arkada kalan elemanlar daha ince hatlarla çizilir. Bu durum derinlik algısını artırır. İç mekandaki kapılar, pencereler ve asma tavanlar bu çizimde kendilerine yer bulur. Yapının taban strüktürü, çatısı ve katlar arasındaki bağlantıların tamamı bu yöntemle kağıda dökülür.
Ölçek faktörü de kesit çizimlerinde belirleyici bir rol oynar. Yüzlük ölçekli bir kesitte yapının ana hatları çizilirken, ellilik ölçekli uygulama kesitlerinde imalata yönelik detaylar, malzeme katman kodları ve teknik açıklamalar yer alır. Sistem kesitleri adı verilen daha büyük ölçekli çizimlerde ise duvarın içindeki yalıtım köpüğünden pencere kasasının montaj vidasına kadar her unsur şemaya işlenir. Bu durum, şantiyedeki ustaların malzemeyi nasıl birleştireceğini netleştirir.
Mimari Çizimde Görünüş Ne Demektir?
Görünüş, bir yapının dışarıdan bakıldığında ortaya çıkan cephe resmidir. Binanın kesilmeden, sadece bir yönden izlenen dış yüzeyini tanımaya yarar. Ön, arka, sağ ve sol yönlerinden cephe çizimleri hazırlanır. Bu çizimlerde yapının mimari tarzı, pencere oranları, kapı konumları ve çatı formu gözler önüne serilir. Malzeme dokuları, taş, ahşap ya da sıva kaplamalar görünüş üzerinde işlenir. Cephe tasarımları, binanın çevresiyle kurduğu görsel bağı da yansıtır. Görünüş çizimlerinde derinlik hissi, gölgelendirmeler ve çizgi kalınlıkları yardımıyla elde edilir. Öndeki kısımlar daha koyu, arkada kalan kısımlar ise daha silik çizilerek üç boyut etkisi desteklenir. İnsan, ağaç ve araba gibi ögeler yerleştirilerek yapının ölçeği hakkında bilgi verilir. Cephe görünüşleri, güneşin geliş açısına göre binanın alacağı gölge miktarını hesaplamaya da yardım eder. Renkli cephe çizimleri, projenin bitmiş halinin nasıl bir renk paletine bürüneceğini ortaya koyar. Aydınlatma elemanlarının cephedeki dizilimi, gece görünüşü çizimleriyle canlandırılır. Böylece bina sadece gündüz değil, gece de estetik bir duruş kazanır.
Kesit ve Görünüş Arasındaki Teknik Farklar
İki çizim türü arasındaki ayrımlar, yapının hatasız inşa edilmesi adına büyük değer taşır. Kesit çizimleri yapının iç strüktürünü, katmanlarını ve mühendislik detaylarını gözler önüne serer. Görünüş ise yapının dış kabuğunu, estetik kimliğini ve malzeme bitişlerini yansıtır. Kesit çiziminde binayı dikey eksende bölen hayali bir bıçak mevcuttur. Görünüş çiziminde ise binaya bütünüyle dışarıdan bakılarak yüzey incelenir. Kesitte betonarme kirişler, yalıtım plakaları, su sızdırmazlık bantları gibi gözle görülmeyen yapı parçaları açığa çıkar. Görünüşte ise sadece pencerelerin dış söveleri, cephe kaplama panelleri ve çatı kiremitleri gibi yüzey bileşenleri izlenir.
Ölçülendirme şemaları da iki çizimde tamamen başka kurallara dayanır. Kesit çiziminde kat yükseklikleri, kaba ve ince yapı malzeme kalınlıkları, kapı kasası üst kotları milimetrik biçimde yazılır. Görünüş çiziminde ise toplam bina yüksekliği, saçak kotu, cephedeki sağır duvarların pencereli alanlara oranı kotlandırılır. Kesit, imalat safhasında ustaya doğrudan yol gösteren yapısal veriler aktarırken; görünüş ise estetik algıyı ve çevre kentsel dokuyla uyumu denetlemeye yardım eder.
Plan Kesit ve Görünüş Çizimlerinin Ortak Çalışma Prensibi
Mimari projeler bir bütün halinde hayat bulur. Kat planları, yapının yatay düzlemdeki organizasyonunu belirler. Odaların büyüklükleri, kapıların açılış yönleri ve duvarların yerleşimi planda görülür. Kesit çizimleri, bu yatay organizasyona dikey bir boyut katar. Plandaki bir odanın tavan yüksekliği ya da pencerelerin yerden yüksekliği kesit sayesinde netleşir. Görünüş çizimleri ise plan ve kesit verilerinin dış dünyaya yansıyan yüzünü tamamlar. Plandaki pencere genişliği ve kesitteki pencere yüksekliği, görünüş çiziminde estetik bir cephe elemanına dönüşür. Bu üç çizim türü arasındaki milimetrik uyum, şantiyedeki işçiliğin kalitesini doğrudan belirler. Çizimler arasında bir uyuşmazlık bulunması, duvarların yanlış örülmesine ya da tesisat borularının açıkta kalmasına sebebiyet verebilir.
Şantiye Uygulamalarında Kesit Çiziminin Getirdiği Avantajlar
İnşaat sahasında çalışan ustalar ve şefler, karmaşık yapı elemanlarını çözmek adına kesit çizimlerine güvenirler. Merdiven imalatı bu konunun en bariz kanıtıdır. Basamak genişliği, rıht yüksekliği ve dengelendirme çizgileri sadece kesit çizimi üzerinden şantiyeye aktarılır. Betonarme tabliyelerin kalınlığı ve üzerlerine gelecek şap, izolasyon ve kaplama katmanlarının sırası kesit çizimleri incelenerek uygulanır. Islak hacim adı verilen banyo ve tuvaletlerdeki düşük döşeme detayları da kesit çizimlerinde çözülür. Doğru çizilmiş bir kesit, şantiyedeki imalat hızını artırır, hatalı uygulamaların önüne geçer ve malzeme israfını asgari düzeye indirir.
Cephe Tasarımında Görünüş Çiziminin Rolü
Görünüş çizimleri, bir yapının mimari karakterini ve estetik dilini belirleyen ana dökümanlardır. Cephede tercih edilecek malzemelerin renkleri, dokuları ve derz aralıkları görünüş çizimleri üzerinde tasarlanır. Binanın ışık ve gölge oyunları, doluluk ve boşluk oranları cephe resmi yardımıyla dengelenir. Modern mimaride geniş cam yüzeyler ile sağır duvarların bir arada kurgulanması görünüş çizimlerinde estetik bir düzene oturtulur. Cephe tasarımı, binanın enerji performansını da yakından etkiler. Güneş kırıcı panellerin, panjurların ve yalıtım katmanlarının dış cephedeki duruşunu görünüş çizimleri netleştirir.
Kesit Çizimi Olmadan Bir Proje İnşa Edilebilir mi?
Mimari bir projenin kesit çizimleri olmadan şantiyede doğru şekilde yükselmesi mümkün değildir. Sadece plan ve görünüş çizimlerine bakarak kat yüksekliklerini, döşeme kalınlıklarını ve kiriş sarkmalarını doğru tahmin etmek imkansızdır. Merdiven basamaklarının yüksekliği ve rıht sayıları ancak dikey bir kesim sayesinde hatasız hesaplanır. Tesisat borularının geçeceği tavan boşlukları ve yalıtım kalınlıkları kesit dökümanlarında yer alır. Teknik verilerin eksikliği, şantiyede geri dönüşü zor ve masraflı hatalara yol açar. Güvenli, sağlam ve projesine uygun bir inşaat faaliyeti için kesit çizimleri elzem bir konumdadır.
Görünüş Çizimleri Yapı Ruhsatı Alırken Neden İstenir?
Resmi kurumlar ve belediyeler, yapı ruhsatı aşamasında cephe görünüş çizimlerini titizlikle inceler. Bu çizimler, inşa edilecek binanın imar planındaki yükseklik sınırlarına uyup uymadığını denetlemeye yarar. Yapının çevredeki kentsel doku ile uyumu, cephe karakteri ve çatı eğimi görünüş belgeleri üzerinden kontrol edilir. Kent estetiği kurullarının onayından geçmek için cephe tasarımlarının mimari standartları karşılaması beklenir. Binanın komşu parsellerle kurduğu görsel ilişki ve sokak silüetine katkısı bu çizimlerle netlik kazanır.
Mimari Çizimlerde Yer Alan Kesit ve Görünüş Türleri
Mimari projelerin detay derecesine göre çeşitli çizim türleri tercih edilir. Kesit çizimleri enlemesine ve boylamasına iki ana doğrultuda yapılır. Boyuna kesitler yapının uzun aksı boyunca ilerlerken, enine kesitler kısa aksı dik keser. Kademeli kesit ise düz bir hat yerine, yapının mühim noktalarından geçecek şekilde sapmalar yapan hayali düzlemleri tanımlar.
Görünüş çizimleri ise yönlerine göre isimlendirilir. Kuzey, güney, doğu ve batı cepheleri şeklinde adlandırılan bu çizimler, yapının güneşe ve rüzgara karşı konumunu da mimara bildirir. İç mekan tasarımlarında ise oda içlerindeki her duvarın karşısından bakılan iç görünüş çizimleri hazırlanır. Bu sayede mobilya yerleşimleri ve duvar kaplamaları hatasız uygulanır.
Mimari Projelendirmede Kusursuz Çizim Standartları
Nitelikli ve uzun ömürlü yapılar üretmek, teknik çizimlerin kalitesiyle doğrudan ilişkilidir. Çizimlerin eksiksiz ve standartlara uygun olması, tasarım düşüncesinin şantiyede bozulmadan hayata geçmesini destekler.
