İstinat duvarı, eğimli bölgelerde toprağın aşağı yönde hareketini engellemek, can ve mal güvenliğini garanti altına almak gayesiyle inşa edilen kalıcı mühendislik yapılarıdır. Dik yamaçlarda, yol kenarlarında ya da kot farkı bulunan arazilerde zemin dengesini korumak maksadıyla bu yapılara ihtiyaç duyulur. Toprak kütlesinin arkadan uyguladığı yatay baskıyı göğüsleyen bu dayanıklı sistemler, heyelan riskini ortadan kaldırır. Yerleşim alanlarındaki dik yamaçların alt kısımlarında risksiz yaşam alanları kurmak bu mühendislik uygulamaları sayesinde mümkün hale gelir. Zemin hareketlerinin yoğun yaşandığı coğrafyalarda, bu sistemlerin inşası can kurtaran niteliğindedir.
İstinat Duvarı Türleri Nelerdir?
Mühendislik projelerinde arazinin yapısına, ayrılan bütçeye ve zeminin özelliklerine göre çeşitli yapı modelleri tercih edilir. Her modelin yük taşıma mekanizması ve inşa yöntemi değişiklik arz eder. Hangi modelin seçileceği tamamen arazinin topografik yapısına ve zemin mekaniğine bağlıdır.
Ağırlık duvarları masif yapılar
Kendi kütlesinin yarattığı ağırlık yardımıyla toprağın arkadan getirdiği baskıyı karşılayan sistemlerdir. Taş, beton ya da moloz malzemeler tercih edilerek kalın ve hacimli biçimde inşa edilirler. Yükseklik sınırları çok fazla olmayan alanlarda bu sistemler güvenle inşa edilir. Harçlı taş duvar modelleri, yol kenarlarında sıklıkla karşımıza çıkan örneklerdendir.
Betonarme konsol duvarlar
İnce bir gövde ve bu gövdeye bağlı bir taban plağından meydana gelirler. Ters T ya da L harfi şeklindeki tasarımlarıyla bilinirler. Tabandaki beton plak, üzerindeki toprağın ağırlığından faydalanarak yapının devrilmesini engeller. Yüksekliği fazla olan yamaçlarda betonarme konsol modeller, oldukça kalıcı çözümler üretir.

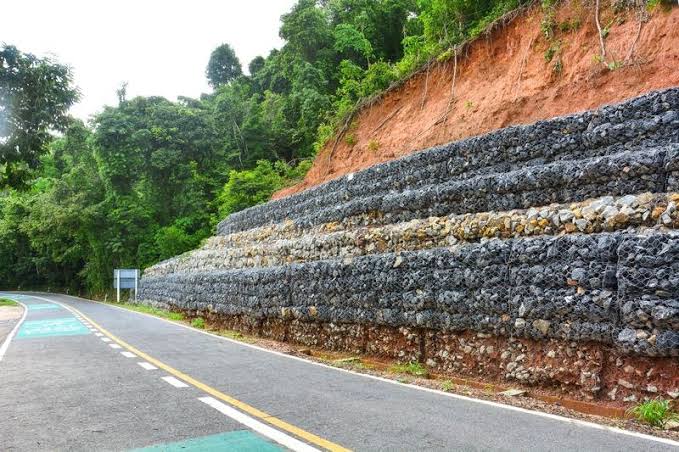

Gabyon ve beton blok sistemler
İçi taş doldurulmuş tel kafeslerin üst üste dizilmesiyle gabyon sistemler meydana getirilir. Suyun arkada birikmesini önleyen, suyu sızdıran yapısı sayesinde bu model dik yamaçlarda son derece avantajlıdır. Prefabrik beton bloklar ise şantiyeye hazır getirilip üst üste konularak hızlıca montajlanır. Zaman tasarrufu arzulayan projelerde oldukça yaygın biçimde tercih edilir.
Toprak Kaymasına Karşı İstinat Duvarı Yapımı Nasıl Gerçekleştirilir?
Eğimli arazilerde güvenliği artırmak, heyelan riskini ortadan kaldırmak doğru mühendislik adımlarının atılmasına bağlıdır. İnşaat aşamalarının hatasız yürütülmesi, yapının ömrünü doğrudan belirler.
Zemin analizi ve proje tasarımı
İnşaata başlanmadan evvel arazide zemin etüdü yapılması zorunludur. Toprağın cinsi, eğim açısı, yeraltı su seviyesi ve bölgenin deprem riski verileri toplanır. Bu veriler ışığında statik hesaplamalar yapılarak yapının kalınlığı, yüksekliği ve derinliği belirlenir. Tasarım aşamasında yapılacak en ufak bir hata zamanla göçmelere yol açabilir. Projelendirme aşaması titiz bir mühendislik hesabı mecburiyeti doğurur.
Altyapı kazısı ve zemin hazırlığı
Dirençli bir yapının sırrı dayanıklı bir altyapıda saklıdır. Projede belirlenen derinlikte altyapı kazısı gerçekleştirilir. Kazılan zemin sıkıştırılarak sert bir yüzey elde edilir. Kazı yatağına grobeton dökülerek düz bir satıh meydana getirilir ve demir donatıların yerleşimi için uygun koşullar hazırlanır.
Demir donatı ve kalıp kurulumu
Betonarme modellerde çekme kuvvetini karşılamak adına kaliteli çelik donatılar örülür. Demir işçiliğinin statik projeye birebir uyması hayati derece kıymetlidir. Donatıların etrafına betonun düzgün şekil almasına yardımcı olan kalıplar monte edilir. Kalıpların sızdırmaz ve artan basınca dayanıklı olması beklenir.
Beton dökümü ve kürleme
Hazırlanan kalıpların içerisine standartlara uygun kalitede hazır beton dökümü yapılır. Beton dökülürken hava boşluğu kalmaması adına vibratör cihazları çalıştırılır. Betonun kuruma aşamasında çatlamasını önlemek maksadıyla düzenli sulama, yani kürleme işlemleri günlerce sürdürülür.
Drenaj sisteminin kurulması
Arka tarafta biriken su, yapıya en büyük zararı veren unsurdur. Suyun tahliye edilmesi gayesiyle duvar gövdesine pimaş borulardan oluşan barbakanlar yerleştirilir. Arka kısma ise süzme vazifesi görecek çakıl taşları doldurulur ve drenaj boruları döşenir. Suyun rahatça akıp gitmesi yapının üzerindeki baskıyı yarı yarıya azaltır.
İstinat Duvarı İnşasında Dikkat Edilmesi İcap Eden Unsurlar
Mühendislik yapılarının uzun ömürlü olması, yapım esnasında uygulanan titizlikle doğru orantılıdır. Ufak ihmaller devasa yıkımlara sebebiyet verebilir. Malzeme seçiminden çevresel faktörlere kadar pek çok detayın göz önünde bulundurulması lazımdır.
Malzeme kalitesi seçimi
İnşaatta tercih edilen çimentonun, çelik donatının ve agresif çevre koşullarına dayanıklı taşların seçimi hassasiyetle yapılmalıdır. Nemli ve don riski yüksek bölgelerde dona dayanıklı beton sınıfları seçilmelidir. Kalitesiz malzeme tercihi, toprak kayması esnasında uygulanan devasa baskı karşısında yapının kısa sürede çatlamasına neden olur. Malzemenin yorgunluk direncine dikkat edilmelidir.
Yeraltı sularının kontrolü
Heyelan riskini tetikleyen en büyük faktör sudur. Yağmur suları zemin tarafından emildiğinde toprağın ağırlığı artar ve kütle akışkan hale gelir. Arka tarafta su birikmesini engelleyecek yalıtım ve tahliye kanalları inşa edilmelidir. Doğru drenaj sistemi kurulmayan yapılar zamanla öne doğru eğilmeye başlar ve sonunda yıkılır.
İstinat Yapılarının Deprem Performansı
Aktif fay hatlarının yer aldığı coğrafyalarda mühendislik yapılarının sismik dayanıklılığı kritik bir konudur. Deprem anında yer sarsıntıları, toprağın yatay baskısını katlayarak artırır. Bu aşırı yüklenmeyi karşılayabilmek adına esnekliği yüksek, donatı oranı zengin tasarımlar tercih edilir. Rijit yapılar yerine sismik enerjiyi sönümleyebilen modeller, can güvenliğini muhafaza eder. Deprem kuşaklarında yapılan inşalar, sismik dalgaların yıkıcı etkilerine dayanacak kalitede olmalıdır.
Düzenli Bakım ve Onarım İşlemleri
İnşaat bitimiyle iş kapanmaz. Yıllar içerisinde meydana gelen yeraltı hareketleri, bitki köklerinin yarattığı tahribat ve kılcal çatlaklar yapının direncini kırar. Barbakan adı verilen su tahliye deliklerinin tıkanıp tıkanmadığı periyodik şekilde kontrol edilmelidir. Çatlak görülen alanlarda epoksi enjeksiyonu yapılarak onarım işlemleri hızla tamamlanmalıdır. Küçük bakımlar yapının ömrünü onlarca yıl uzatır.
Maliyet Hesaplamasına Etki Eden Faktörler
İnşaat bütçesi çıkarılırken arazinin meyli, ulaşım zorlukları ve seçilecek yapı modeli maliyeti şekillendirir. Metraj hesabı çıkarılırken demir ve beton miktarı tonaj üzerinden hesaplanır. Doğru mühendislik projesi aynı zamanda optimum maliyeti bulan, israfı engelleyen hesaptır. Uzun vadede yıkılıp tekrar yapılacak kalitesiz bir yapı yerine, baştan dayanıklı inşa edilen yapılar daha ekonomiktir.
Mimari Tasarımla Estetiği Buluşturan Çözümler
Mühendislik projeleri sadece güvenlik tedbiri olarak kalmamalı, çevreyle estetik bir uyum yakalamalıdır. Doğru bir peyzaj düzenlemesi dik yamaçları keyifli yaşam alanlarına dönüştürür.
Ankara Çayyolu merkezli olarak faaliyet yürüten ve bugüne kadar 200’ü aşkın ödüllü projeye adını yazdıran Tint Mimarlık, estetiği doğa, sürdürülebilirlik ve insan odaklı çözümlerle bir araya getirerek düşlerinizdeki mekanları gerçeğe dönüştüren yenilikçi bir tasarım ofisidir. Konut, ofis, çok fonksiyonlu alanlar ve villa projelerinden iç mimari ile çevre düzenlemesine kadar oldukça geniş bir yelpazede hizmet veren firma; 3 boyutlu modelleme, şeffaf maliyet bütçelemesi ve anahtar teslim uygulama safhalarıyla tasarımın her aşamasını titizlikle idare etmektedir. Sadece Ankara şehriyle sınırlı kalmayıp İzmir, Eskişehir ve Muğla gibi kentlere de modern mimari vizyonunu ulaştıran Tint Mimarlık’ın ana hedefi, salt betonarme binalar dikmek değil; dokunduğu her alana ruh ve duygu katarak yaşam kalitenizi yükselten, zamansız eserler meydana getirmektir. Toprak kayması riski taşıyan arazilerinizde hem güvenli mühendislik çözümleri hem de çevreye değer katan estetik tasarımlar için profesyonel ekibimizle bağ kurabilirsiniz. Birlikte güvenli, dayanıklı ve şık alanlar tasarlayabiliriz.
İstinat duvarı ömrü kaç yıldır?
Doğru mühendislik hesaplarıyla yapılan, drenaj hattı hatasız çalışan betonarme yapılar yarım asırdan fazla süre boyunca ayakta kalır. Malzeme kalitesi, işçilik ustalığı ve periyodik bakımlar bu süreyi doğrudan etkiler. Betonun korozyona karşı korunması ömrü uzatan başlıca faktördür.
Hangi durumlarda ruhsat alınması mecburi olur?
Yüksekliği belirli bir sınırı (çoğu bölgede 1 metreyi) aşan yapıların inşası için bağlı bulunulan belediyeden onay alınması şarttır. Statik projesi bulunmayan yapılar kaçak durumuna düşer, can ve mal güvenliği riski teşkil eder. Yasal prosedürlerin eksiksiz takibi mecburiyettir.
Toprak kayması riski nasıl azaltılır?
İnşaatın yanında yamaçların ağaçlandırılması, derine inen köklü bitkilerin dikilmesi toprağı tutmaya yardım eder. Doğal drenaj hendeklerinin açılması da suyun yıkıcı gücünü kırarak zemini sabit tutar. Teraslama yöntemleri uygulanarak eğim azaltılır ve toprağın yerçekimine karşı direnci artırılır.
